壓力變送器是一種常用的檢測儀器，主要針對于液體、蒸汽、氣體等介質進行測量，被廣泛用于多個行業(yè)中。對于新買的壓力變送器需要安裝，我們需要有一份壓力變送器接線圖的幫助。上海隆旅為大家具體介紹一下壓力變送器的安裝及接線圖。

現(xiàn)如今常用的壓力變送器都是兩線的，加帶電源隔離器，輸出為4～20mA信號，變送器有二個輸入端一個接給定信號，另一個接壓力反饋信號。那么正確的安裝方法是：壓力變送器一般輸出的信號是電流4-20MA，0-20MA，或電壓0-5V，1-5V，0-10V等，通常電流型的是二線或四線制，電壓的三線制輸出。目前市的變送器很多是沒有24VDC供電電源的，大部分是10V，有些功耗較大的變送器，10VDC的電源無法帶動，那么只能外接供電源 24VDC。這樣變送器就出現(xiàn)了四個接線端子：供電+，供電-，反饋+和反饋-。電流型四線制接線方式：電源+==供電+;電源-==供電-;信號+== 反饋+，信號-==反饋-。電流型二線制接比方式：電源+==供電+;信號+==反饋+，供電-==反饋-，如果不遠傳只需接24V電壓+，-，如果需要遠傳需要組成回路，比如24V+接壓力表+，壓力表-接4～20mA+，4～20mA-接24V-就可以，可能中間有端子，要看一下回路圖。。電壓型三線制接線方式：電源+==供電+;電源-(信號-)==供電-;信號+==反饋+，電源-(信號-)。

以上為通用的壓力傳感器/變送器的接線方法，如果大家仍然還有疑問，可以與提供產品的我公司技術部聯(lián)系，一步步教你怎么解決傳感器/變送器接線問題。

壓力變送器接線圖

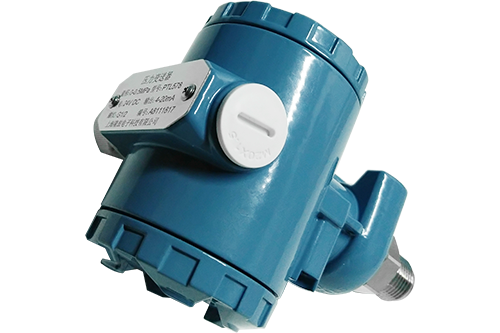

1、二線制壓力變送器接線圖實物圖

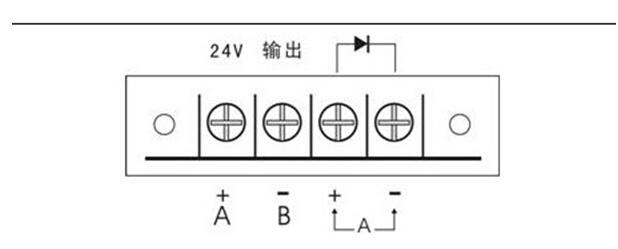

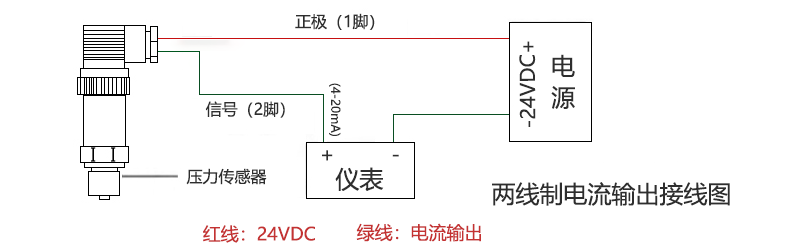

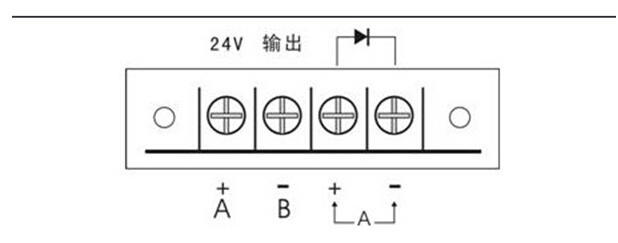

2、二線制壓力變送器接線圖

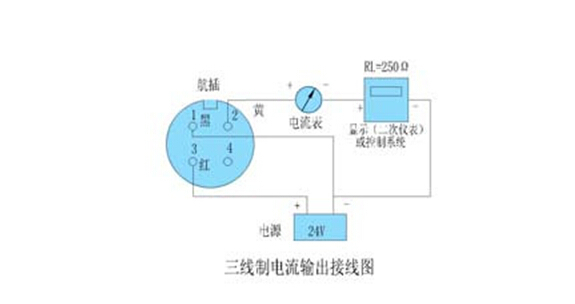

3、三線制壓力變送器接線圖
