NB-IoT無線通信網絡技術深度解析

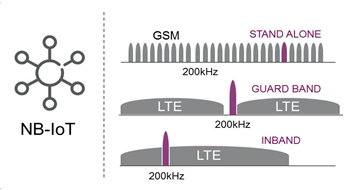

NB - IOT的三種部署方式

一、技術定義

NB-IoT（Narrowband Internet of Things）是3GPP標準化的LPWAN技術，專為低功耗廣域物聯網設計，其核心特征包括：

1. 窄帶特性

• 超窄帶寬：180kHz（GSM信道的1/8）

• 工作頻段：Licensed Band（Sub-1GHz）

• 雙工模式：FDD半雙工

2. 性能指標

• 覆蓋增強：164dB MCL（比LTE高20dB）

• 終端功耗：＜100μA@DRX=2.56s

• 連接密度：5萬終端/小區

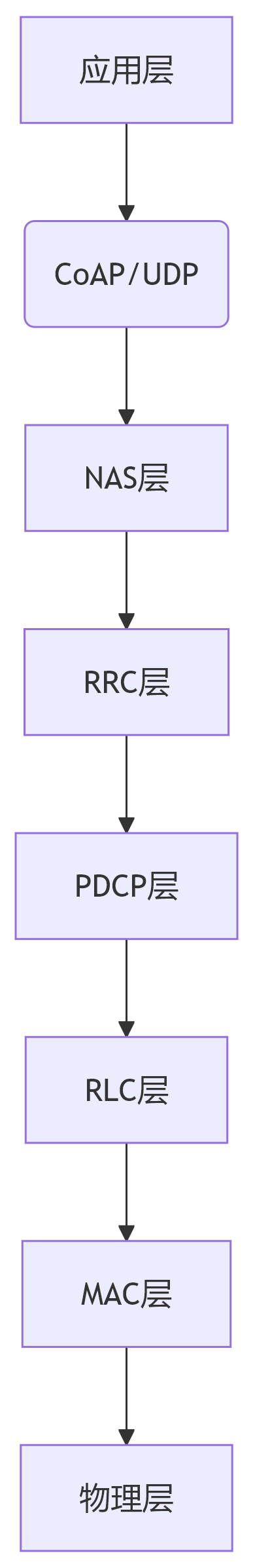

二、協議棧架構

三、關鍵技術特性

四、網絡部署模式

1. 獨立部署

• 頻點：200kHz保護帶

• 適用：GSM退頻區域

2. 帶內部署

• 占用LTE PRB：1個資源塊

• 與LTE共存

3. 保護帶部署

• 利用LTE邊緣頻段

• 避免干擾

五、典型應用場景

1. 智慧城市

• 智能水表（每日1次上報）

• 路燈監控（事件觸發）

2. 工業物聯網

• 設備狀態監測（小時級數據）

• 環境傳感器（溫濕度采集）

3. 農業監測

• 土壤墑情（周期性上報）

• 畜牧追蹤（移動性支持）

六、性能對比

七、演進路線

1. Rel-14增強

• 移動性支持（80km/h）

• 多播傳輸

• 定位精度＜50m

2. 5G融合

• 納入5G mMTC場景

• 與RedCap互補

• 支持URLLC增強

八、現網部署數據

• 中國移動：建成35萬基站（2023）

• 全球連接數：突破2億（GSMA數據）

• 模組價格：3-8美元（量產價）

該技術已通過GCF/PTCRB認證，符合ITU-T Y.2060標準。在智能表計領域市場占有率超60%，最新Rel-15版本支持TDD模式，為工業互聯網提供更靈活的部署方案。
