通用安裝方法

• 安裝前準備：

• 核對設備：確認壓力變送器的型號、量程、精度等級等與設計要求一致，檢查壓力接口尺寸是否與管道匹配。

• 管道準備：取壓點前后需有≥5 倍管徑的直管段，避免彎頭、閥門等產生渦流干擾。蒸汽管道需在取壓點上方安裝集氣器，液體管道需在最低點設置排污閥。測量高溫介質（>60℃）時，需在取壓口加裝冷凝彎或散熱片。

• 安裝操作：

• 安裝位置選擇：優先選擇垂直管道安裝，若為水平管道，需確保介質流速穩定，避免沉積物堆積。測量氣體壓力時，變送器安裝高度宜高于取壓點；測量液體壓力時，變送器安裝高度宜低于取壓點。與相鄰設備間距≥0.5m，上方預留 0.8m 操作空間。

• 連接方式選擇：法蘭連接適用于高壓或大口徑管道，需使用金屬纏繞墊片密封；螺紋連接適用于低壓小口徑管道，可在螺紋連接處纏繞適量 PTFE 膠帶增強密封性；插入式連接適用于黏稠介質，需定期清理探頭表面沉積物。

• 導壓管敷設：導壓管材質應與工藝管道材質一致，長度≤50m，內徑 6-10mm。液體管道坡度≥1:100，氣體管道坡度≥1:200。

• 供電與接線：通常采用 24VDC 供電，負載電阻≤500Ω。采用雙絞屏蔽電纜，屏蔽層單端接地。在爆炸危險區域，需使用防爆接頭并壓緊密封圈。

隆旅 PTL 系列產品安裝要點

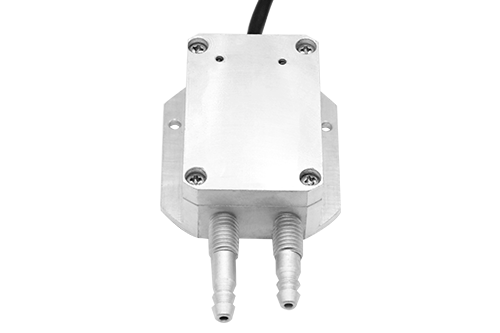

• PTL802 微差壓變送器：兩個壓力接口為 M10 螺紋和旋塞結構，可直接安裝在測量管道上或通過引壓管連接。安裝時需注意接口的密封性，確保連接牢固，防止壓力泄漏。

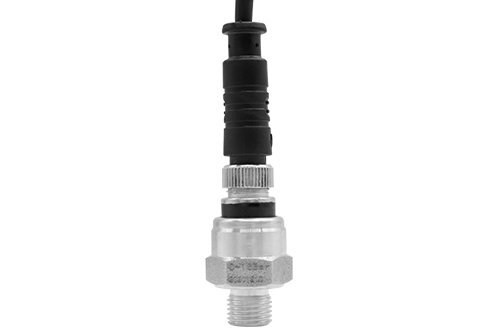

• PTL407 小巧型壓力變送器

：確認安裝位置后，將設備安裝于支架上，并用螺栓進行固定。接線前需確認電源關閉，按照產品手冊中的圖示連接輸送線，確保連接無誤后，閉合設備外殼，再按照操作方法進行開機操作。

• ：安裝時要檢查周圍有無信號干擾，如有，可讓傳感器屏蔽線與金屬外殼相連以增強抗干擾能力。要定期清洗安裝孔，防止變送器與腐蝕性或過熱的介質接觸。接線時，將電纜穿過防水接頭或繞性管并擰緊密封螺帽，以防雨水等滲漏進變送器殼體內。

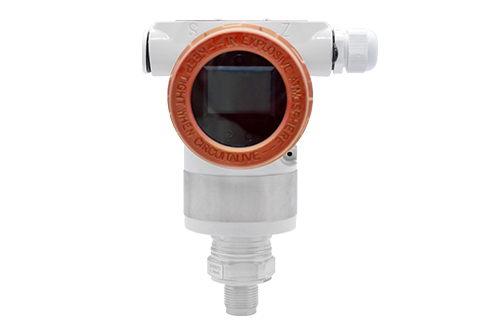

• 隆旅PTL901高精度單晶硅差壓變送器：確認安裝位置后，將設備安裝于支架上，并用螺栓進行固定。接線前需確認電源關閉，按照產品手冊中的圖示連接輸送線，確保連接無誤后，閉合設備外殼，再按照操作方法進行開機操作。
