荷重稱重傳感器技術定義與工程規范

一、核心定義

荷重稱重傳感器（Load Weight Sensor）是將機械載荷轉換為電信號的精密測量裝置，其技術本質為：

1. 功能特性

• 測量模式：靜態/動態載荷（0.001Hz-5kHz頻響）

• 多向力適應：軸向力+抗側向力（≤2%FS干擾）

• 環境魯棒性：IP68防護/抗沖擊50g

2. 精度特征

• 綜合誤差：0.02%-0.5%FS（ISO 376分級）

• 溫度影響：±0.005%FS/℃（全補償）

• 長期穩定：＜0.1%FS/年

二、關鍵性能矩陣

三、典型結構類型

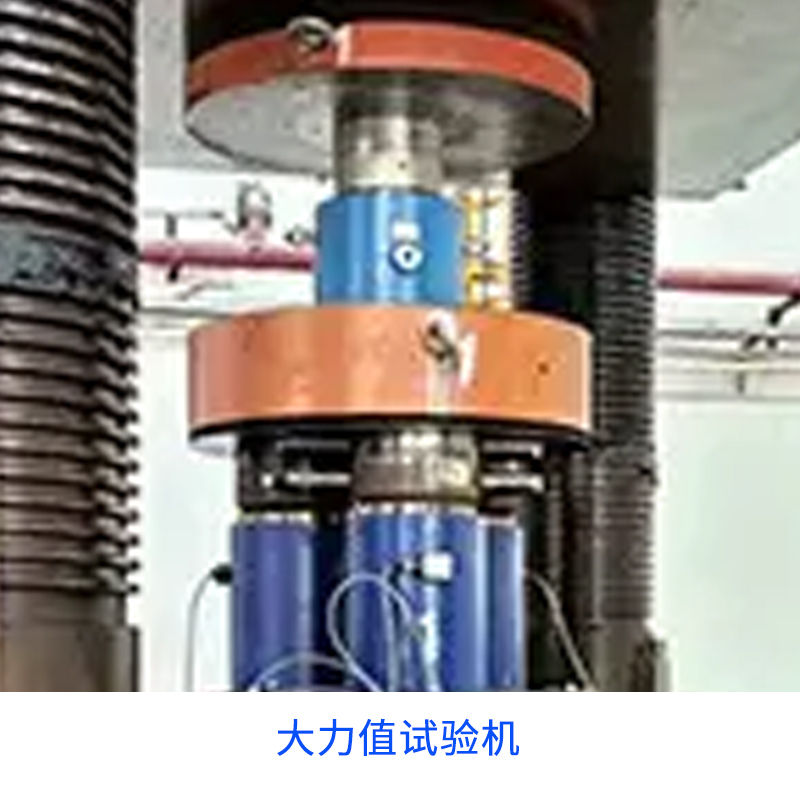

1. 柱式傳感器

1. 主流變體

• 輪輻式：抗偏載能力強（側向力影響＜0.1%）

• S型：雙向拉壓測量（±0.03%對稱性）

• 懸臂梁：微小型測量（1g-50kg）

四、信號處理系統

1. 測量鏈構成

• 激勵電源：10V±0.1%（6線制補償）

• 信號調理：0.1-100Hz可編程濾波

• AD轉換：24位Σ-Δ（ENOB≥21位）

2. 智能補償技術

• 三維溫度場補償（多PT1000布置）

• 動態非線性校正（神經網絡算法）

• 自動零點跟蹤（＜±0.002%FS/24h）

五、安裝技術規范

1. 機械安裝

• 載荷軸線對中（偏差角＜0.5°）

• 基礎剛度＞50×傳感器剛度

• 預載力控制（1-3%FS）

2. 電氣連接

• 屏蔽雙絞線（長度＜30m）

• 獨立接地（接地電阻＜4Ω）

• 防雷保護（10/350μs波形）
